XZAD151M4.6‑1A.SP
- 1、输入电压范围：90‑305VAC/127‑370VDC；
- 2、窄面宽及低高度机构(19mm)；
- 3、工作温度范围：‑40℃To+70℃；
- 4、自适应主动PFC功能；
- 5、3000VAC高隔离电压；
- 6、110%过载S5；
- 7、基板涂覆三防；
- 8、保护类型：输出短路、过流、过压、过温保护；
- 9、满足海拔5000m应用；
- 10、LED工作指示灯；
- 11、两年质保；
产品参数
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
|---|---|---|---|---|---|
| 工作温度 | -40 | +25 | +70 | ℃ | 50℃满载，+50℃~+70℃线性降额 |
| 储存温度 | -45 | +25 | +90 | ℃ | |
| 相对湿度 | 5 | - | 95 | % | 无冷凝 |
| 海拔高度 | 0 | - | 5000 | m | |
| 散热方式 | - | - | - | - | 自然传导散热 |
输入特性
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
|---|---|---|---|---|---|
| 交流输入电压范围 | 90 | 110/220 | 305 | Vac | |
| 交流输入电压频率 | 47 | 50/60 | 63 | Hz | |
| 功率因数 | 0.95 | - | - | - | 230Vac满载 |
| 入冲击电流 | - | - | 60 | A | 230Vac满载 |
| 交流输入制式 | 单相输入 |
输出特性
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
|---|---|---|---|---|---|
| 输出电压范围 | 3.8 | 4.6 | 5.0 | Vdc | 输出电压通过电位器可调 |
| 输出整定电压 | Y‑0.05 | Y | Y+0.05 | Vdc | “Y”为客户所要求设置的典型值 |
| 输出电流范围 | 0 | - | 30 | A | 90VAC‑240VAC输入，4.6V输出 |
保护
| 参数 | 最小 | 典型 | 最大 | 单位 | 注释 |
|---|---|---|---|---|---|
| 输出过压保护点 | 5.5 | - | 6.3 | V | 自恢复 |
| 输出限流保护点 | 45 | - | 60 | A | 过流打嗝 |
| 输出短路保护 | 可长期短路，接触异常自恢复 | ||||
| 过温保护 | 85 | - | 100 | ℃ | 过温关断，接触异常自恢复 |
电磁兼容
| 项目 | 规格 |
|---|---|
| 传导干扰 | CISPR32/EN55032 CLASS B |
| 辐射干扰 | CISPR32/EN55032 CLASS B |
| 浪涌 | EN61000‑4‑5输入：线‑线1KV，线‑地2KV |
| 静电放电ESD | EN61000‑4‑2接触放电：±4KV，空气放电：±8KV。 |
| 传导抗扰(CS) | EN61000‑4‑6 |
| 辐射抗扰(RS) | EN61000‑4‑3 |
| 快速瞬变脉冲群 | EN61000‑4‑3 |
| 电压波动及闪烁 | Psts1.0 dcs≤3% P1ts0.65 dmax≤4% |
| 电流谐波发射 | CLASS A IEC61000‑3‑2 |
| 音响噪声 | 37dB(A)；测试距离1m |
| MTBF | MTBF≥100,000hrs(常温半载情况下) |
| 气味要求 | 不能产生异味和有害健康的气味 |
产品特性曲线

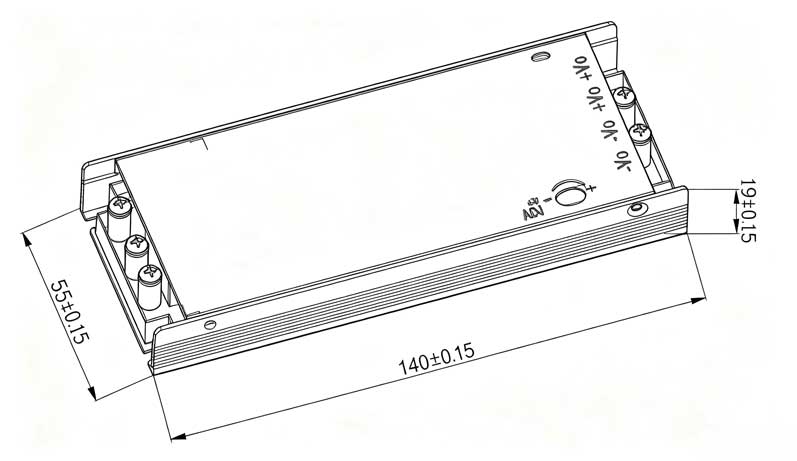

产品外观尺寸
| 名称 | 功能 | 最大扭力 | 接线线径 |
|---|---|---|---|
| 输入端子 | L | 6.5kgf.cm | 18AWG min. |
| N | |||
| 输出端子 | +VO | N/A | 根据实际情况选择 |
| +VO | |||
| -VO | |||
| -VO |
